教室「石で電波をつかまえる―鉱石ラジオづくり」を開催しました 2021.11.28

鉱石ラジオの仕組みを学んでラジオをつくりました

電源を使わずに空気中の電波を受信したエネルギー（電力）だけで鳴る、鉱石ラジオの仕組みについて学習して、ゲルマニウムラジオをつくりました。

ラジオづくりの最初の工程は、コイルづくりです。

直径38ミリの紙の筒に、約13メートルの長さのエナメル線を巻きつけました。

エナメル線が重ならないように慎重に、根気よく、約110回巻きつけました。

コイルができたら、次の工程は組み立てです。

台になる板の上に、コイル・ゲルマニウムダイオード・バリコンを配置し、回路図に従って結線していきます。

掲示用のピンを利用して、それぞれの線をしっかりと巻き付けました。

バリコンの端子に巻きつけるエナメル線は、被膜が残っているとラジオが聴こえない原因になるため、線の両端の被膜をしっかりと削りとるように気をつけました。

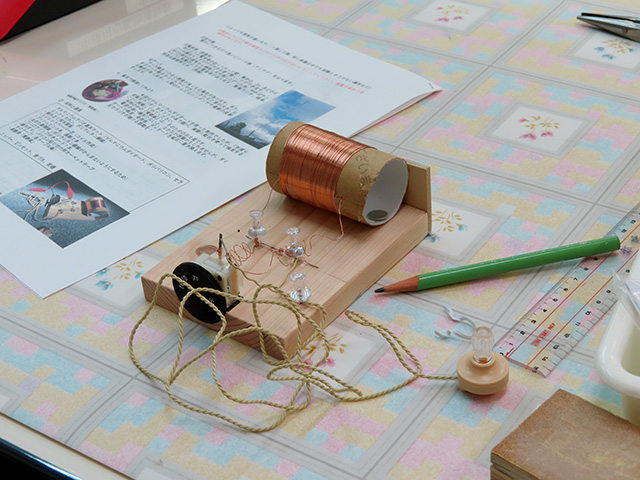

最後にダイヤルとイヤホンを取りつけたら、ラジオの完成です。

完成後、電波状況のいい場所に移動して、自分でつくったラジオを聴いてみましたよ。
